Радиаторы Compact c боковым подключением

Стальные панельные радиаторы популярны благодаря экономичности, высокой теплоотдаче и разнообразию моделей и типов.
Панельные радиаторы с боковым подключением для дома и квартиры отличаются тем, что присоединительные магистрали подводят к радиатору с правой и/или с левой стороны.

Преимущества бокового подключения

Радиаторы с боковым подключением являются самым распространенным типом, востребованным как в коммерческом и многоэтажном строительстве, так и в малоэтажном и частном. Они одинаково хорошо подходят для однотрубных и двухтрубных отопительных систем. Особенность бокового подключения – в максимальной эффективности прибора. В этом случае радиатор прогревается равномерно по всей высоте и ширине. Остывший теплоноситель устремляется вниз, освобождая наверху радиатора пространство для более теплого. Таким образом, в системе отопления создается естественный поток, увеличивающий ее КПД.

Устройство радиаторов с боковым подключением

Стальные панельные радиаторы представляют собой панели, сваренные из двух рифленых листов стали. К панелям крепятся дополнительные отдающие тепло ребристые поверхности – конвекторы. Такая конструкция обеспечивает быстрое прогревание и остывание радиатора.
Модели с боковым подключением имеют такие конструктивные элементы:
1. Панели и конвекторы, количество которых зависит от типа радиатора
2. Четыре отверстия с внутренней резьбой G1/2"-B. К двум из этих отверстий подключаются трубы, оставшиеся оборудуют заглушкой для не используемого отверстия и клапаном для отвода воздуха, устанавливаемым на верхнее отверстие противоположное входу теплоносителя.

Радиаторы с боковым подключением LEMAXPremium

Завод «Лемакс» выпускает панельные радиаторы с боковым подключением в широком разнообразии размеров и типов. Размерный ряд включает радиаторы высотой 200, 300, 400, 500, 600 мм и длиной от 400 до 3000 мм с шагом 100 мм. Радиаторы с боковым подключением выпускаются с приваренными элементами крепления Hook/Standart.

Тип радиатора зависит от количества панелей и конвекторов:

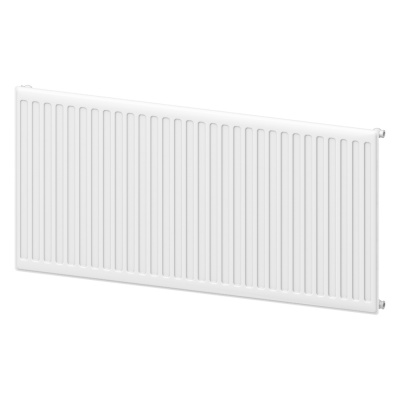

ТИП 10 - 1 панель;

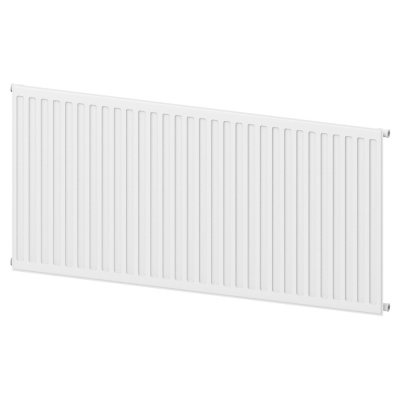

ТИП 11 - 1 панель + 1 конвектор;

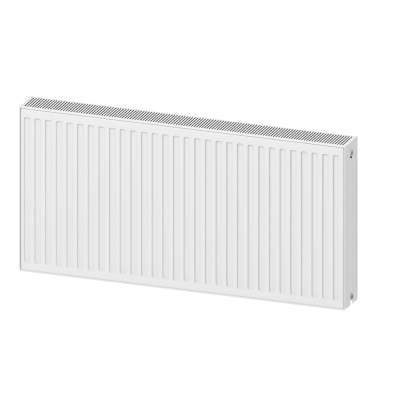

ТИП 20 - 2 панели;

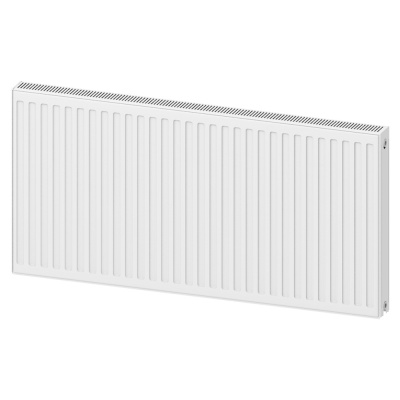

ТИП 21 - 2 панели + 1 конвектор;

ТИП 22 - 2 панели + 2 конвектора;

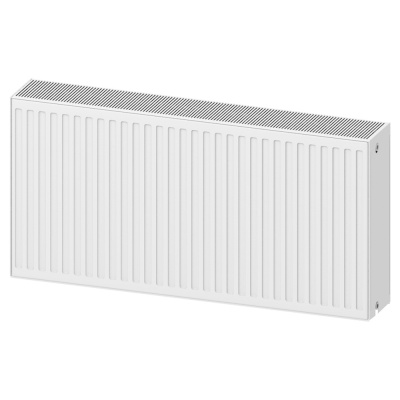

ТИП 30 - 3 панели;

ТИП 33 - 3 панели + 3 конвектора.

Для всех радиаторов LEMAX Premium с боковым подключением максимальное рабочее давление составляет 10 бар (1,0 МПа), максимальная температура теплоносителя - 120 °С.

Комплектация

Радиаторы поставляются в полной комплектации, готовой к монтажным работам. В комплект радиатора с боковой подводкой входят:

• радиатор - 1 шт.;
• кронштейн L-образный - 2шт. - для радиаторов длиной до 1700 мм, 3 шт. - для радиаторов длиной свыше 1700 мм; радиаторы высотой 200 мм кронштейнами не комплектуются;
• кран Маевского - 1шт.;
• пробка глухая - 1шт.;
• крепления кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной до 1700 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной свыше 1700 мм;
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);

• паспорт изделия.

Крепление

Радиаторы с боковым подключением крепятся к стене с помощью четырех кронштейнов, при длине более 1700 мм используется шесть кронштейнов. Для крепления к гипсокартонным стенам дополнительно используют специальные дюбели.

Гарантия качества

Выпускаемые заводом LEMAX Premium радиаторы соответствуют ГОСТ 31311-2005. Радиаторы изготавливаются из российской стали на оборудовании итальянского концерна Leas и проходят заводские испытания под давлением 15 бар (1,5 МПа). «Лемакс» дает гарантию 10 лет на радиаторы своего производства.

Рекомендации по монтажу

Важным моментом в установке радиатора является расчет расстояния до соседних поверхностей – пола, стены и подоконника. Как слишком маленькое, так и слишком большое расстояние способно

Рекомендованные расстояния:

• расстояние до пола – не менее 75% от глубины прибора;
• расстояние до подоконника – не менее 75% глубины прибора при высоте 300 мм и не менее 90% при высоте 500 мм;
• расстояние до стены зависит от расположения анкерной завески.

При установке радиаторов нужно учитывать следующие моменты:

• система отопления должна быть автономной и закрытой;
• доверяйте монтаж радиаторов специализированной организации;
• проверьте расположение радиатора по горизонтали и вертикали;
• воздухоотводный клапан может быть установлен только на верхнем отверстии;
• перемычка (байпас), установленная между верхней и нижней трубами позволит отключать радиатор без слива общей системы, что может быть актуально в системах центрального отопления;
• не следует до окончания монтажа освобождать радиатор от заводской упаковки. Это позволит избежать повреждений и загрязнения радиатора в ходе монтажных работ.

Лайфхак: для радиаторов длиной более 2 метров можно применить диагональное подключение, при котором тепловая магистраль подключается к верхнему боковому патрубку, а выход теплоносителя происходит с противоположной стороны радиатора внизу. Такое подключение является более энергоэффективным и позволяет равномерно прогреть радиатор большой площади. В радиаторах меньшего размера диагональное подключение, как правило, не используют из-за необходимости удлинения трубопровода. Радиаторы с боковой схемой подключения подходят для диагональной установки.
