Радиаторы Compact c нижним подключением
Стальные панельные радиаторы отопления с нижним подключением – это наиболее современные и востребованные модели. Их главное достоинство – наличие встраиваемого клапана LEMAX CLICK RA для регулирования потока теплоносителя и в возможности спрятать трубы в пол и тем самым сделать интерьер лаконичным и благородным. С радиаторами LEMAX Premium типа VC можно забыть о трубах вдоль стен и пола, которые способны испортить любой дизайн интерьера. Радиаторы типа VC эстетичны, не мешают расположению мебели и облегчают уборку помещений. Радиаторы производятся без приваренных элементов крепления к стене, что позволяет использовать радиаторы как для подключения слева, так и справа, а также повысить эстетическую привлекательность радиаторов при использовании совместно с напольным креплением.
Характерные отличия
Радиаторы с нижним подключением отличаются тем, что трубы входа и выхода теплоносителя расположены близко друг к другу – на расстоянии 50 мм. Не стоит путать с седельным подключением, для которого используют радиаторы типа C, располагая магистрали внизу с противоположных сторон радиатора. Такой метод подключения также связан с желанием замаскировать коммуникации. Но, в отличие от радиаторов типа VC, он ведет к значительным теплопотерям, поскольку не позволяет равномерно прогреться нижней и верхней части радиатора.
Возможность нижнего подключения относится к особенностям стальных радиаторов и выгодно отличает их от чугунных и биметаллических, которые не предполагают монтажа с нижней подводкой. Нижнее подключение возможно благодаря относительно небольшому весу радиаторов из стали.
Устройство радиаторов с нижним подключением
В панельных стальных радиаторах теплоноситель циркулирует внутри панели, сваренной из двух стальных листов толщиной 1,2 мм. Дополнительную теплоотдачу обеспечивают конвекторы, которые согревают воздух и направляют его в помещение. В зависимости от количества панелей и конвекторов различают типы радиаторов:

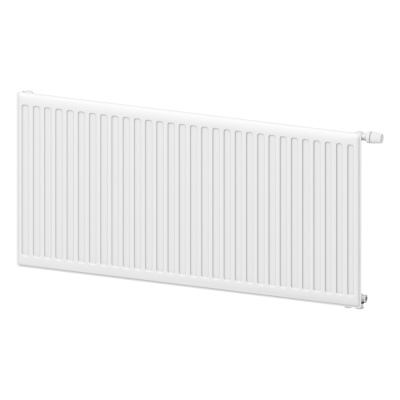

ТИП 10 - 1 панель;

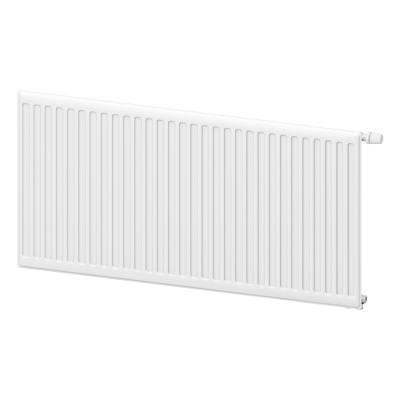

ТИП 11- 1 панель + 1 конвектор;
ТИП 20 - 2 панели;

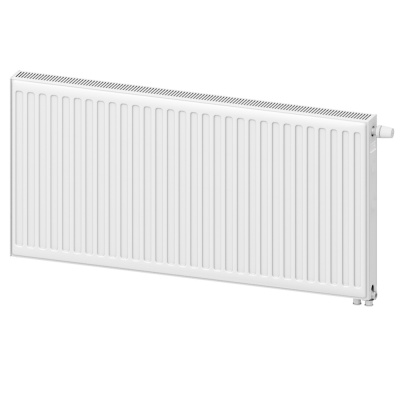

ТИП 21 - 2 панели + 1 конвектор;

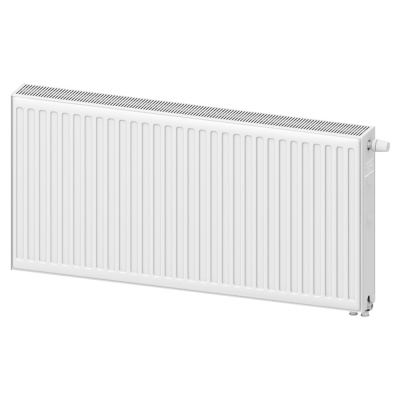

ТИП 22 - 2 панели + 2 конвектора;

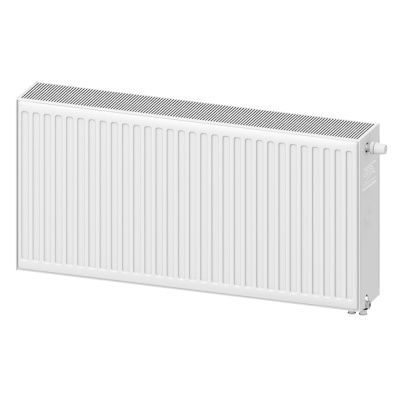

ТИП 30 - 3 панели;
ТИП 33 - 3 панели + 3 конвектора.
В нумерации типов первая цифра означает количество панелей, вторая – количество конвекторов.
Конструктивными особенностями радиаторов с нижним подключением являются:
- панели и конвекторы, количество которых зависит от типа радиатора;
- шесть отверстий с внутренней резьбой G1/2"-B. К двум нижним отверстиям подключаются трубы, в правом верхнем отверстии установлен встраиваемый клапан LEMAX CLICK RA, а оставшиеся оборудуют заглушками и клапаном для отвода воздуха.
Радиаторы с нижним подключением LEMAX Premium
Завод «Лемакс» выпускает радиаторы типа VC в широком размерном ряду: высотой 200, 300, 400, 500, 600 мм, длиной от 400 до 3000 мм с шагом 100 мм. Все радиаторы LEMAX Premium рассчитаны на максимальное рабочее давление 10 бар (1,0 МПа) и максимальную температуру теплоносителя 120° С. Это делает их подходящими для частного дома, современных многоквартирных домов, коммерческой недвижимости. Универсальные радиаторы можно включать в однотрубные или в двухтрубные системы отопления.
Комплектация
В комплект радиатора с нижней подводкой входят:
- радиатор - 1 шт.;
- кран Маевского - 1шт;
- пробка глухая - 2 шт.;
- встраиваемый клапан LEMAX CLICK RA* - 1 шт.;
- упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
- паспорт изделия.
*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном LEMAX CLICK RA, рекомендуются термоголовки: LEMAX ET03, LEMAX ET04.
Крепление
Радиаторы производятся без приваренных элементов крепления Click/Universal, что позволяет использовать радиаторы как для подключения слева, так и справа, а также повысить эстетическую привлекательность радиаторов при использовании совместно с напольным креплением.
Гарантия качества
Гарантия производителя на панельные радиаторы типа VC составляет 10 лет. Качество радиаторов гарантировано использованием российской стали нового поколения CorrexStamp и производством на итальянском оборудовании Leas. Все радиаторы проходят обязательный контроль геометрических параметров и испытания под давлением 15 бар (1,5 МПа). Соответствуют ГОСТ 31311-200.
Рекомендации по монтажу
Для эффективной работы радиатора необходимо обеспечить пространство для конвекции. Поэтому регламентируются такие параметры, как расстояние от края радиатора до пола, стены и подоконника:
- расстояние от нижнего края радиатора до пола – не менее 75% глубины радиатора;
- расстояние от верхнего края до подоконника – не менее 75% глубины при высоте 300 мм и не менее 90% при высоте 500 мм;
- расстояние до стены зависит от особенностей крепления, в частности, расположения анкерной завески.
Глубина изделия зависит от его типа – 10, 11, 20, 21, 22, 30, 33. Правильное размещение прибора обеспечит максимальную теплоотдачу, а также легкую уборку помещения и не затрудненный доступ к монтажным узлам радиатора.
Обратите внимание:
- монтаж радиаторов проводит специализированная организация;
- обязательна проверка радиатора перед эксплуатацией;
- при монтаже радиаторов типа VC важно следовать маркировке, отмечающей подводящую и отводящую трубы;
- система отопления должна быть автономной и закрытой;
- монтаж радиатора производится в заводской упаковке. Это позволит избежать повреждения поверхности радиатора или осаждения на нее строительного мусора.
