Гигиенические радиаторы с нижним подключением
Описание

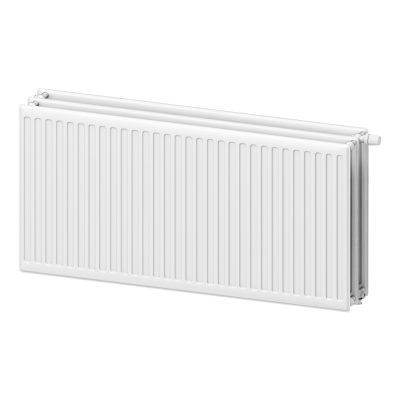

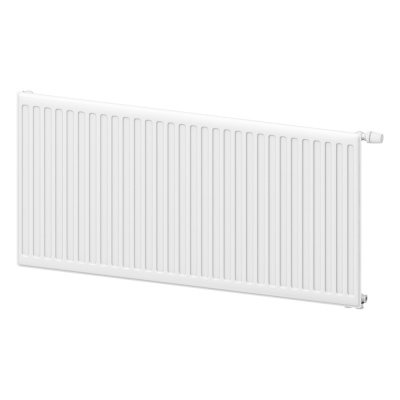

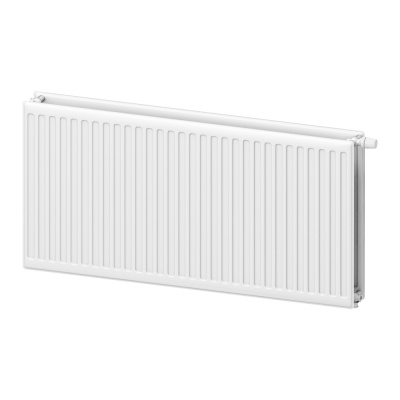

Радиаторы LEMAX Premium типов 10,20,30 называют гигиеническими или санитарными, поскольку они особенно легко поддаются уборке: обе стороны отопительной панели легко мыть и очищать от пыли. Нижнее подключение делает внешний вид радиаторов еще аккуратней и дает возможность полностью скрыть отопительные трубы. Выпускаются с приваренными элементами крепления Hook/Standart. По предварительному заказу возможно исполнение радиаторов типов 10, 20, 30 стандартной комплектации с верхней и боковыми крышками.
Основные особенности гигиенических радиаторов Valve Compact Hygiene
- отсутствие конвективных панелей и защитных решеток;
- нижнее подключение (возможность замаскировать трубы отопления);
- возможность регулирования температуры.
Устройство гигиенических радиаторов VC H
Гигиенические радиаторы LEMAX Premium отличаются простотой конструкции. Они состоят только из отопительных панелей, которые крепятся к стене с помощью монтажных кронштейнов. С трубами отопительной системы радиаторы соединяются через два расположенных рядом нижних отверстия. В конструкции радиатора предусмотрен клапан Danfoss RA-N 013G1382 для регулирования потока теплоносителя. Радиаторы с нижним подключением VC H выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления выпускаются по запросу.
В каждом радиаторе предусмотрено шесть монтажных отверстий:
- первое нижнее отверстие предназначено для входа и выхода теплоносителя;
- второе нижнее отверстие – место выхода теплоносителя;
- третье отверстие комплектуется клапаном Danfoss RA-N 013G1382 для регулирования температуры;
- четвертое отверстие оборудуется краном Маевского (клапаном для выпуска воздуха);
- еще два отверстия закрываются заглушками.
Техническая информация о гигиенических радиаторах VC H:
- максимальное рабочее давление 1,0 МПа;
- испытательное давление 1,5 МПа;
- максимальная температура теплоносителя 120 °С;
- высота 300, 400, 500, 600 мм;
- длина от 400 до 3000 мм с шагом 100 мм.
Применение
Гигиенические радиаторы специально разработаны для помещений с повышенными требованиями к чистоте – для медицинских и детских учреждений, общественных помещений.
Преимущества гигиенических радиаторов с нижним подключением VC H:
- лаконичный опрятный внешний вид;
- простота уборки;
- нижнее подключение;
- регулирование потока теплоносителя.
Комплектация
В комплект поставки гигиенических радиаторов типов 10, 20, 30 Valve Compact Hygiene входят:
- радиатор - 1 шт.;
- кронштейн L- образный - 2шт. - для радиаторов длиной до 1700 мм, 3 шт. - для радиаторов длиной свыше 1700 мм;
- кран Маевского - 1шт.;
- пробка глухая - 2 шт.;
- крепления для кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной до 1700 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной свыше 1700 мм;
- встраиваемый клапан Danfoss RA-N 013G1382* - 1 шт.;
- упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
- паспорт изделия.
*для гигиенических радиаторов с нижним подключением (VC H), укомплектованных встраиваемым клапаном Danfoss RA-N 013G1382, рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR 013G7097, Danfoss Eco 014G1003.
Крепление
Радиаторы с нижним подключением крепятся к стене с помощью четырех кронштейнов, при длине более 1700 мм используется шесть кронштейнов. Для крепления к гипсокартонным стенам дополнительно используют специальные дюбели.
Гарантия качества
Гарантия производителя на панельные радиаторы типа VC H составляет 10 лет. Качество радиаторов гарантировано использованием российской стали марки 08Ю или DC01 и производством на итальянском оборудовании Leas последнего поколения. Все радиаторы проходят обязательный контроль геометрических параметров и испытания под давлением 13,5 бар (1,35 МПа). Соответствуют ГОСТ 31311-200.
Рекомендации по монтажу
Для эффективной работы радиатора необходимо обеспечить пространство для конвекции. Поэтому регламентируются такие параметры, как расстояние от края радиатора до пола, стены и подоконника:
- расстояние от нижнего края радиатора до пола – не менее 75% глубины радиатора;
- расстояние от верхнего края до подоконника – не менее 75% глубины при высоте 300 мм и не менее 90% при высоте 500 мм;
- расстояние до стены зависит от особенностей крепления, в частности, расположения анкерной завески.
Глубина изделия зависит от его типа – 10, 20, 30. Правильное размещение прибора обеспечит максимальную теплоотдачу, а также легкую уборку помещения и не затрудненный доступ к монтажным узлам радиатора.
Обратите внимание:
- монтаж радиаторов проводит специализированная организация;
- обязательна проверка радиатора перед эксплуатацией;
- при монтаже радиаторов типа VC H важно следовать маркировке, отмечающей подводящую и отводящую трубы;
- система отопления должна быть автономной и закрытой;
- монтаж радиатора производится в заводской упаковке. Это позволит избежать повреждения поверхности радиатора или осаждения на нее строительного мусора.
