Гигиенические радиаторы с боковым подключением

Описание

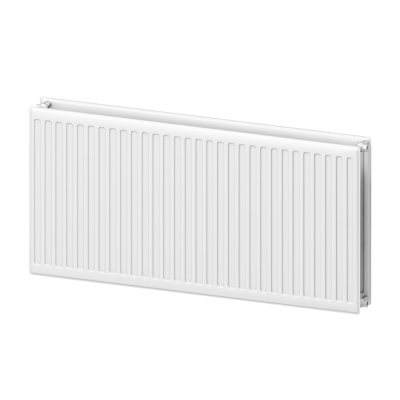

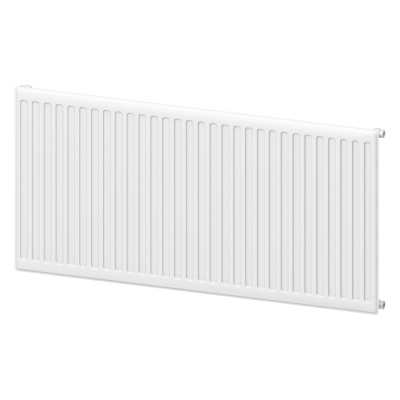

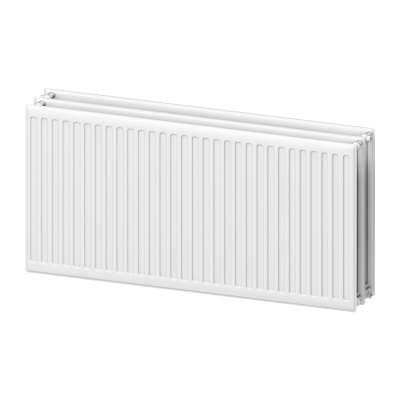

Радиаторы LEMAX Premium типов 10,20,30 с боковым подключением относятся к гигиеническим. Это означает, что радиаторы состоят только из панелей отопления. Их конструкция не осложнена дополнительными конвективными панелями и защитными элементами. Приборы такой конструкции не накапливают пыли и чрезвычайно просты в уходе и очистке – к каждой из поверхностей радиатора есть легкий доступ для удаления грязи и пыли. Такой радиатор легко мыть с любой из его сторон, что отвечает строгим санитарным нормам медицинских или детских учреждений. Выпускаются с приваренными элементами крепления Hook/Standart. По предварительному заказу возможно исполнение радиаторов типов 10, 20, 30 стандартной комплектации с верхней и боковыми крышками.

Преимущества бокового подключения

Радиаторы с боковым подключением являются самым распространенным типом, востребованным как в коммерческом и многоэтажном строительстве, так и в малоэтажном и частном. Они одинаково хорошо подходят для однотрубных и двухтрубных отопительных систем. Особенность бокового подключения – в максимальной эффективности прибора. В этом случае радиатор прогревается равномерно по всей высоте и ширине. Остывший теплоноситель устремляется вниз, освобождая наверху радиатора пространство для более теплого. Таким образом, в системе отопления создается естественный поток, увеличивающий ее КПД.

Техническая информация о гигиенических радиаторах:

• максимальное рабочее давление 1,0 МПа;

• испытательное давление 1,5 МПа;
• максимальная температура теплоносителя 120 °С;
• высота 300, 400, 500, 600;
• длина от 400 до 3000 мм с шагом 100 мм.

Дополнительные преимущества:

• простота монтажа и уборки;
• разнообразие размеров;
• привлекательные цены.

Устройство и принцип действия

Теплоноситель поступает в отопительную панель через верхнее отверстие и благодаря естественному давлению равномерно распределяется в радиаторе. Эффективность радиатора длиной более 100 мм может быть увеличена с помощью перекрестного подключения – способа, при котором теплоноситель выводится через отверстие в противоположном от входа нижнем углу.

Применение

Основная сфера применения гигиенических (санитарных) радиаторов – это медицинские, детские и общественные учреждения, предприятия питания. Наиболее мощные санитарные радиаторы могут быть установлены в жилых помещениях.

Комплектация

В комплект поставки гигиенических радиаторов типов 10, 20, 30 входят:

• радиатор - 1 шт.;
• кронштейн L-образный - 2шт. - для радиаторов длиной до 1700 мм, 3 шт. - для радиаторов длиной свыше 1700 мм;
• кран Маевского - 1шт.;
• пробка глухая - 1шт.;
• крепления для кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной до 1700 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной свыше 1700 мм;
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);

• паспорт изделия.

Крепление

Гигиенические радиаторы с боковым подключением крепятся к стене с помощью четырех кронштейнов, при длине более 1800 мм используется шесть кронштейнов. Для крепления к гипсокартонным стенам дополнительно используют специальные дюбели.

Гарантия качества

Выпускаемые заводом гигиенические радиаторы LEMAX Premium соответствуют ГОСТ 31311-2005. Радиаторы изготавливаются из российской стали на оборудовании итальянского концерна Leas и проходят заводские испытания под давлением 13,5 бар (1,35 МПа). «Лемакс» дает гарантию 10 лет на радиаторы своего производства.

Рекомендации по монтажу

Важным моментом в установке радиатора является расчет расстояния до соседних поверхностей – пола, стены и подоконника. Как слишком маленькое, так и слишком большое расстояние способно снизить теплоотдачу приборов.

Рекомендованные расстояния:

• расстояние до пола – не менее 75% от глубины прибора;
• расстояние до подоконника – не менее 75% глубины прибора при высоте 300 мм и не менее 90% при высоте 500 мм;
• расстояние до стены зависит от расположения анкерной завески.

При установке радиаторов нужно учитывать следующие моменты:

• система отопления должна быть автономной и закрытой;
• доверяйте монтаж радиаторов специализированной организации;
• проверьте расположение радиатора по горизонтали и вертикали;
• воздухоотводный клапан может быть установлен только на верхнем отверстии;
• перемычка (байпас), установленная между верхней и нижней трубами позволит отключать радиатор без слива общей системы, что может быть актуально в системах центрального отопления;
• не следует до окончания монтажа освобождать радиатор от заводской упаковки. Это позволит избежать повреждений и загрязнения радиатора в ходе монтажных работ.

Лайфхак: для радиаторов длиной более 2 метров можно применить диагональное подключение, при котором тепловая магистраль подключается к верхнему боковому патрубку, а выход теплоносителя происходит с противоположной стороны радиатора внизу. Такое подключение является более энергоэффективным и позволяет равномерно прогреть радиатор большой площади.
В радиаторах меньшего размера диагональное подключение, как правило, не используют из-за необходимости удлинения трубопровода. Радиаторы с боковой схемой подключения подходят для диагональной установки.

Как и где купить гигиенические радиаторы LEMAX Premium

Чтобы купить панельные стальные радиаторы с боковым подключением: 1. Выберите подходящую модель в каталоге на сайте. 2. Оформите заказ. 3. Оплатите заказ.
